K8s网络学习

从简单p2p网络到k8s复杂型网络。

简单p2p网络模型

https://agou-images.oss-cn-qingdao.aliyuncs.com/others/image-20211102145031780.png

:information_source:简单说明:创建两个网络命名空间clientserver,然后创建一对虚拟网卡将两端的命名空间相连起来,就好像直接相连的网线一样,中间没有阻拦,创建完的虚拟网卡对存在于默认的命名空间中,接着我们将其分别放入clientserver命名空间中,最后为两个虚拟网卡对veth-clientveth-server分配IP地址并启用网卡。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
# 步骤全流程
$ ip netns add client
$ ip netns add server
$ ip netns list
server
client
$ ip link add veth-client type veth peer name veth-server
$ ip link list | grep veth
4: veth-server@veth-client: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
5: veth-client@veth-server: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
$ ip link set veth-client netns client
$ ip link set veth-server netns server		# 将虚拟网卡移动至相应的命名空间去,此时默认的网络命名空间中将不复存在
$ ip netns exec client ip address add 10.0.0.11/24 dev veth-client
$ ip netns exec client ip link set veth-client up
$ ip netns exec server ip address add 10.0.0.12/24 dev veth-server
$ ip netns exec server ip link set veth-server up
$ ip netns exec client ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1		# 默认的lo暂时用不到,所以在此就不启用了
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
5: veth-client@if4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue `state UP` group default qlen 1000		# 可以看到网卡已被成功启用
    link/ether ca:e8:30:2e:f9:d2 brd ff:ff:ff:ff:ff:ff link-netnsid 1
    inet 10.0.0.11/24 scope global veth-client
       valid_lft forever preferred_lft forever
    inet6 fe80::c8e8:30ff:fe2e:f9d2/64 scope link
       valid_lft forever preferred_lft forever
# 同样,server网络命名空间,输出相似,略
$ ip netns exec server ip addr
。。。
# 互ping测试
$ ip netns exec client ping 10.0.0.12
$ ip netns exec server ping 10.0.0.11

Docker网桥模型

https://agou-images.oss-cn-qingdao.aliyuncs.com/others/image-20211102145100986.png

如果要创建更网络命名空间并互相连接,用 veth 对将这些网络命名空间进行两两连接就很麻烦了。可以创建创建一个 Linux 网桥来连接这些网络命名空间。Docker 就是这样为同一主机内的容器进行连接的。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
# 步骤全流程
$ BR=bridge1
$ HOST_IP=192.168.0.116
$ ip link add client1-veth type veth peer name client1-veth-br			# 添加虚拟网卡与虚拟网桥对
$ ip link add server1-veth type veth peer name server1-veth-br
$ ip link add $BR type bridge			# 添加网桥
$ ip netns add client1
$ ip netns add server1
$ ip link set client1-veth netns client1
$ ip link set server1-veth netns server1
$ ip link set client1-veth-br master $BR
$ ip link set server1-veth-br master $BR
$ ip link set $BR up
$ ip link set client1-veth-br up
$ ip link set server1-veth-br up
$ ip netns exec client1 ip link set client1-veth up
$ ip netns exec server1 ip link set server1-veth up
$ ip netns exec client1 ip addr add 192.168.1.11/24 dev client1-veth
$ ip netns exec server1 ip addr add 192.168.1.12/24 dev server1-veth
$ ip addr add 192.168.1.1/24 dev $BR			# 为网桥分配ip地址
$ ip netns exec client1 ping 192.168.1.12 -c 5
$ ip netns exec client1 ping 192.168.1.1 -c 5

发现最后一条命令报错connect: Network is unreachable,原因路由不通,加入一条缺省路由即可:

1
2
$ ip netns exec client1 ip route add default via 192.168.1.1
$ ip netns exec server1 ip route add default via 192.168.1.1

外部服务器访问内部(Docker为例):

Docker 创建的 netns 没有保存在缺省位置,所以 ip netns list 是看不到这个网络命名空间的。我们可以在缺省位置创建一个符号链接:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
$ container_id=web
$ container_netns=$(docker inspect ${container_id} --format '{{ .NetworkSettings.SandboxKey }}')
$ mkdir -p /var/run/netns
$ rm -f /var/run/netns/${container_id}
$ ln -sv ${container_netns} /var/run/netns/${container_id}
'/var/run/netns/web' -> '/var/run/docker/netns/c009f2a4be71'
$ ip netns list
web (id: 3)
server1 (id: 1)
client1 (id: 0)

看看 web 命名空间的 IP 地址:

1
2
3
4
5
6
7
8
9
$ ip netns exec web ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
11: eth0@if12: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:12:00:03 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.18.0.3/24 brd 172.18.0.255 scope global eth0
       valid_lft forever preferred_lft forever

然后看看容器里的 IP 地址:

1
2
3
$ WEB_IP=`docker inspect -f "{{ .NetworkSettings.IPAddress }}" web`
$ echo $WEB_IP
172.18.0.3

加入端口转发规则,其它主机就能访问这个 nginx 了:

1
2
$ iptables -t nat -A PREROUTING -p tcp --dport 80 -j DNAT --to-destination $WEB_IP:80
$ curl localhost:80

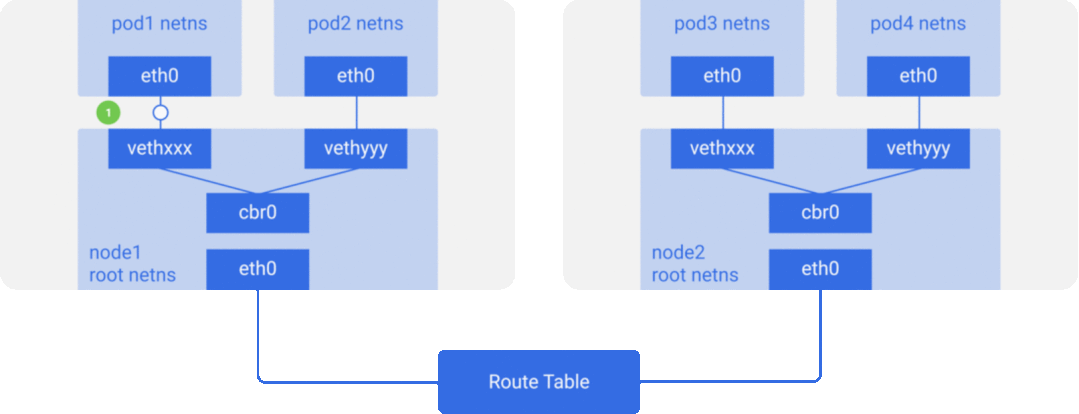

节点间网络传输

如下图所示:

https://agou-images.oss-cn-qingdao.aliyuncs.com/others/simple-network-k8s.gif
